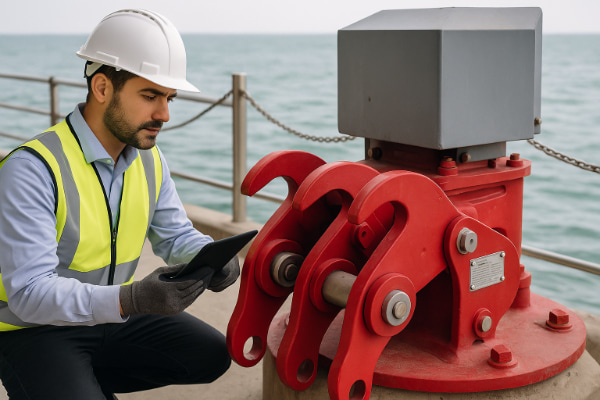

คู่มือการตรวจสอบตะขอปลดเร็ว (QRH) เพื่อการจอดเรืออย่างปลอดภัย

Quick Release Hooks (QRHs) เป็นอุปกรณ์ความปลอดภัยที่สำคัญในระบบจอดเรือสมัยใหม่ ประสิทธิภาพการทำงานส่งผลโดยตรงต่อความปลอดภัยของท่าจอดเรือ ประสิทธิภาพการปฏิบัติงาน และความสามารถในการตอบสนองต่อเหตุฉุกเฉิน ไม่ว่าจะใช้กับคลัง LNG ท่าเทียบเรือน้ำมันและก๊าซ ท่าเทียบเรือเทกอง หรือท่าเทียบเรือตู้คอนเทนเนอร์ การรับรองความน่าเชื่อถือของ QRH ผ่านการตรวจสอบที่เหมาะสมถือเป็นสิ่งสำคัญสำหรับการปฏิบัติการทางทะเลอย่างปลอดภัย
คู่มือนี้สรุปขั้นตอนการตรวจสอบที่สำคัญ เกณฑ์การยอมรับ และปัญหาทั่วไปเพื่อสนับสนุนผู้ปฏิบัติงานท่าเรือ ผู้รับเหมา EPC และซัพพลายเออร์อุปกรณ์ในการรักษามาตรฐานความปลอดภัยในการจอดเรือในระดับสูง

เหตุใดการตรวจสอบ QRH จึงมีความสำคัญ

QRH เผชิญกับแรงตึงสูงและใช้งานในสภาพแวดล้อมทางทะเลที่มีฤทธิ์กัดกร่อน หากไม่มีการตรวจสอบอย่างเป็นระบบ ความเสี่ยงอาจรวมถึง:

·การแตกหักของแนวจอดเรือเนื่องจากความตึงเครียดมากเกินไป

· การเสียรูปของแขนตะขอหรือการเชื่อมโยงทางกลล้มเหลว

· การอ่านค่าโหลดไม่ถูกต้องจากเซนเซอร์ที่ผิดพลาด

· ความล้มเหลวในการปลดแบบใช้ไฟฟ้าหรือแบบแมนนวลในระหว่างเหตุฉุกเฉิน

· ข้อบกพร่องของส่วนประกอบที่ป้องกันการระเบิดในเขตอันตราย

· การกัดกร่อนก่อนวัยอันควรจากการเคลือบผิวที่ไม่เพียงพอ

โปรแกรมการตรวจสอบที่เข้มงวดช่วยขจัดความเสี่ยงเหล่านี้และรับประกันความน่าเชื่อถือในการปฏิบัติงานในระยะยาว

สามขั้นตอนการตรวจสอบหลัก: FAT, PSI และ SAT

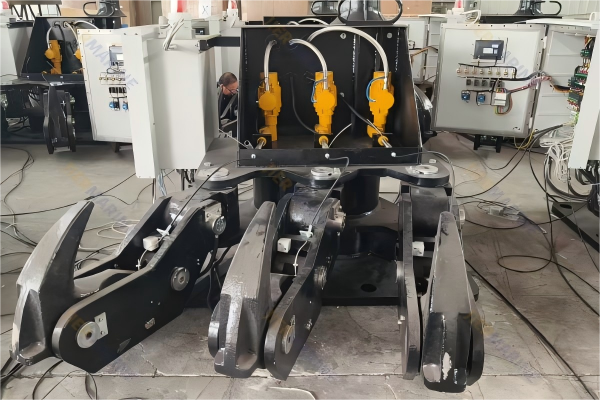

1. FAT – การทดสอบการยอมรับจากโรงงาน

ดำเนินการก่อนจัดส่งเพื่อตรวจสอบ:

· ความแม่นยำของโครงสร้างและมิติ

· สมรรถนะทางกลของการปล่อยแบบแมนนวลและแบบไฟฟ้า

· การทดสอบแบบสถิตและโอเวอร์โหลด

· การสอบเทียบเซนเซอร์และความเสถียรในการสื่อสาร

· สอดคล้องตามมาตรฐานไฟฟ้าและป้องกันการระเบิด

2. PSI – การตรวจสอบก่อนการจัดส่ง

ดำเนินการเมื่อการผลิตเสร็จสิ้น:

· การตรวจสอบด้วยสายตาและการเคลือบ

· การตรวจสอบอุปกรณ์เสริม เครื่องมือ และอะไหล่

· บรรจุภัณฑ์ ฉลาก และความสมบูรณ์ของเอกสาร

·การปฏิบัติตามแบบและใบสั่งซื้อ

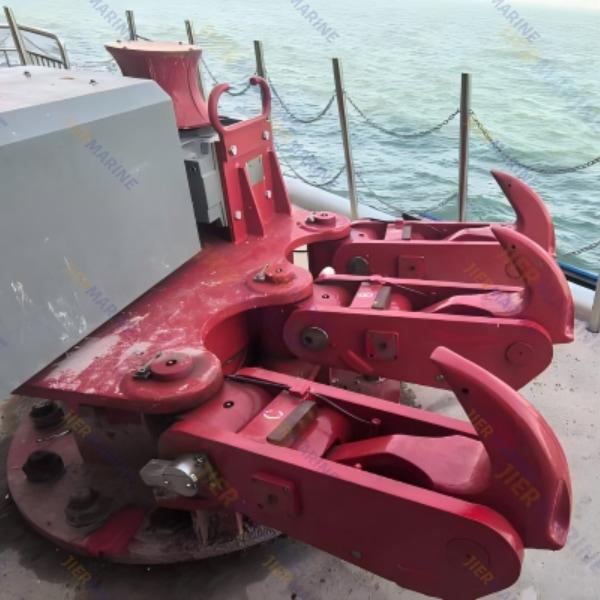

3. SAT – การทดสอบการยอมรับไซต์

ดำเนินการหลังการติดตั้งที่พอร์ต:

· การทดสอบการทำงานของตะขอทุกตัวถึงสถานที่

· การรวมระบบควบคุมส่วนกลางและการตรวจสอบการสื่อสาร

· การทดสอบการปล่อยแบบแมนนวล แบบไฟฟ้า และแบบฉุกเฉิน

· การตรวจสอบโหลดจริงและการทดสอบการเผยแพร่แบบกลุ่ม

เมื่อรวมกันแล้ว FAT + PSI + SAT ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอตั้งแต่การผลิตไปจนถึงการปฏิบัติงานขั้นสุดท้าย

รายการสำคัญในการตรวจสอบ QRH

1. การตรวจสอบโครงสร้างและการมองเห็น

ผู้ตรวจสอบควรตรวจสอบ:

· ขนาดเทียบกับภาพวาดที่ได้รับอนุมัติ

· แขนตะขอ โครงฐาน และคุณภาพการประกอบข้อต่อ

· การเชื่อมและการตกแต่งพื้นผิว

·ป้องกันการกัดกร่อนและความหนาของการเคลือบผิว

· การหล่อลื่นและการขันให้แน่นของพิน เพลา และแบริ่ง

· ความแม่นยำ ป้ายชื่อและการตรวจสอบย้อนกลับหมายเลขซีเรียล

รากฐานโครงสร้างที่แข็งแกร่งช่วยให้มั่นใจได้ถึงความทนทานในระยะยาว

2. การทดสอบโหลดและประสิทธิภาพ

ข้อกำหนดการทดสอบทั่วไป:

· การทดสอบโหลดแบบคงที่ : 1.1 × SWL ค้างไว้ 10 นาที

· การทดสอบโอเวอร์โหลด : สูงถึง 1.5 × SWL

· การปล่อยไฟฟ้า : ≤ 2 วินาที

· การปลดแบบแมนนวล : ราบรื่นและเชื่อถือได้

· การเปิดตัวแบบกลุ่ม : การดำเนินการซิงโครไนซ์กับตะขอหลายตัว

การทดสอบเหล่านี้ช่วยยืนยันว่าระบบทำงานได้อย่างปลอดภัยภายใต้สภาวะที่รุนแรง

3. การตรวจสอบทางไฟฟ้าและการป้องกันการระเบิด

QRH มักจะทำงานในพื้นที่อันตราย ดังนั้นการปฏิบัติตามมาตรฐานสากลจึงเป็นสิ่งสำคัญ:

· การรับรอง IEC 60079 / ATEX / GB 3836

· เครื่องหมายป้องกันการระเบิด (เช่น Ex d IIB T4 Gb)

· ความเป็นฉนวนไฟฟ้า ≥ 5 MΩ

· การป้องกัน IP66–IP67 สำหรับสภาพกลางแจ้ง

· อุปกรณ์สายไฟ การต่อสายดิน และการซีลต่อมที่ถูกต้อง

· ตรรกะการทำงานของวงจรหยุดฉุกเฉิน

ไฟฟ้าขัดข้องเป็นปัจจัยเสี่ยงที่สำคัญ ทำให้ขั้นตอนการตรวจสอบนี้มีความสำคัญ

4. การตรวจสอบระบบติดตามโหลด

โดยทั่วไประบบตรวจสอบโหลดจะประกอบด้วย:

· โหลดเซลล์ชนิดความเครียดหรือการบีบอัด

· จอแสดงผลดิจิตอลท้องถิ่น

· การสื่อสาร RS485 / Modbus

· ใบรับรองการสอบเทียบ

· ความแม่นยำ ภายใน ±1% FS

· การอ่านมีเสถียรภาพโดยไม่มีการเคลื่อนตัว

การตรวจสอบโหลดที่เชื่อถือได้จะช่วยป้องกันสภาวะแรงดึงเกินที่เป็นอันตราย

5. การตรวจสอบซอฟต์แวร์และระบบควบคุม

สำหรับระบบการตรวจสอบ QRH แบบรวม:

· การแสดงโหลดแบบเรียลไทม์และเส้นโค้งแนวโน้ม

· ตรรกะสัญญาณเตือนสำหรับการโอเวอร์โหลดหรือการสูญเสียการสื่อสาร

· ฟังก์ชั่น การเปิดตัวแบบเดี่ยวและแบบกลุ่ม

· การบันทึกข้อมูลและการส่งออกบันทึกประวัติ

· ความเสถียรของการสื่อสาร Modbus RTU/TCP หรืออีเทอร์เน็ต

· การออกแบบที่ไม่ผิดพลาดและซ้ำซ้อน

ความเสถียรของซอฟต์แวร์เป็นข้อกำหนดสำคัญในการดำเนินงานพอร์ตอัจฉริยะ

ปัญหาทั่วไปที่พบในระหว่างการตรวจสอบ

ประสบการณ์แสดงให้เห็นถึงปัญหาที่พบบ่อยเช่น:

· ความหนาของการเคลือบผิวต่ำกว่ามาตรฐานทางทะเล

· การอ่านโหลดเซลล์ไม่ถูกต้องหรือไม่เสถียร

· การรับรองการป้องกันการระเบิดที่ไม่ตรงกัน

· ปัญหาการต่อสายดินหรือการป้องกันไฟฟ้า

· มือจับปลดแบบแมนนวลแข็งหรือถูกบล็อค

· ซอฟต์แวร์ไม่ซิงโครไนซ์ข้อมูลโหลด

· ความล้มเหลวในการปล่อยฉุกเฉิน

การระบุปัญหาตั้งแต่เนิ่นๆ จะป้องกันการหยุดทำงานและเหตุการณ์ด้านความปลอดภัย

การสร้างเวิร์กโฟลว์การตรวจสอบ QRH มาตรฐาน

ขั้นตอนการทำงานที่สมบูรณ์ควรประกอบด้วย:

· แผนการตรวจสอบและทดสอบ (ITP)

· แพ็คเกจเอกสาร QC : MTC, รายงานการสอบเทียบ, ใบรับรอง EX, แผนภาพการเดินสายไฟ

· รายการตรวจสอบการตรวจสอบที่มีโครงสร้าง

· การตรวจสอบคู่ FAT + SAT

· บันทึกภาพถ่ายและเอกสารที่ตรวจสอบย้อนกลับได้

แนวทางที่เป็นมาตรฐานจะปรับปรุงความโปร่งใสและรับประกันความน่าเชื่อถือในระยะยาว

บทสรุป

การตรวจสอบ QRH มีความสำคัญอย่างยิ่งต่อการดำเนินการจอดเรือที่ปลอดภัยและมีประสิทธิภาพ ด้วยการบังคับใช้มาตรฐานการตรวจสอบทางกล ไฟฟ้า การป้องกันการระเบิด และซอฟต์แวร์ที่เข้มงวด พอร์ตจึงสามารถรับประกัน:

· ท่าเทียบเรือที่ปลอดภัยและการปลดออกจากท่า

· การตรวจสอบโหลดที่แม่นยำ

· การปล่อยที่เชื่อถือได้ภายใต้สภาวะปกติและฉุกเฉิน

·การปฏิบัติตามกฎระเบียบระหว่างประเทศ

· ยืดอายุการใช้งานของอุปกรณ์

ในขณะที่ท่าเรือต่างๆ มุ่งสู่ระบบอัตโนมัติและดิจิทัล แนวทางปฏิบัติในการตรวจสอบ QRH ที่แข็งแกร่งจะยังคงเป็นข้อกำหนดหลักด้านความปลอดภัยและความเป็นเลิศในการปฏิบัติงาน หากคุณมีคำถามใด ๆ โปรด ติดต่อเรา.
